Гибкость настроек позволяет пользователю управлять многими свойствами объектов СПДС:

• размещением на заданном слое с управлением свойствами последнего, не прибегая к использованию диспетчера слоев AutoCAD;
• цветом и толщинами линий, отличными от свойств слоя и значений ГОСТ;
• характерными размерами;
• высотой и стилем текста;
• специфическими характеристиками объектов.

Для проектных подразделений с разными специальностями в СПДС GraphiCS предусмотрена возможность применения профилей настроек. Список указанных профилей позволит проектировщикам различных специальностей использовать единообразные имена слоев, отличающиеся лишь префиксом.

Окно профилей

Менеджер объектов

Для управления библиотечными элементами и элементами оформления чертежа предусмотрена инструментальная палитра Менеджер объектов, состоящая из трех закладок:

·         Объекты, где содержатся все объекты СПДС текущего чертежа;

·         База элементов, где содержатся библиотечные элементы;

·         Альбомы, где формируется комплект чертежей.



             Закладка Объекты                                      Закладка База элементов                                       Закладка Альбомы

Менеджер объектов предоставляет проектировщикам следующие возможности:

·         произвольно структурировать в базе имеющиеся и вновь созданные элементы (отобрать минимально необходимые в работе элементы позволит папка Избранное);

·         осуществлять управление параметрическими размерами объекта (если таковые имеются) при вставке объекта из базы элементов в чертеж;

·         управлять экранным представлением объекта (изменять отображение объекта в зависимости от проекции, масштаба, исполнения) при вставке его из базы элементов в чертеж;

·         создавать новые библиотеки объектов, импортировать и экспортировать библиотеки или их отдельные структурные части;

·         перед вставкой на чертеж просматривать элемент в окне предварительного просмотра;

·         выбирать из чертежа в структурном дереве объекты или группы для дальнейшего редактирования.

Вкладка Альбомы позволяет организовывать локальные файлы в комплект чертежей с возможностью его передачи на печать. При этом автоматически подбирается масштаб печати, исходя из размера бумаги и формата.

Стандартная версия программы содержит более 3000 объектов (элементов базы данных) по стандартным элементам строительных конструкций (балки, колонны, ригели, плиты перекрытий, фундаментные блоки, сваи, металлопрокат, крепеж и пр.).

Возможности СПДС GraphiCS позволяют разграничивать для различных пользователей права доступа на просмотр и редактирование объектов базы данных.

Специализированные инструменты

Специализированные возможности обеспечиваются уникальным набором инструментов, позволяющим создавать пользовательские объекты, управлять их поведением и передавать данные в табличные формы.

Среди этих инструментов:

·         группа объектов;

·         Мастер объектов, позволяющий создавать пользовательские объекты;

·         универсальный маркер;

·         редактор форм;

·         связь данных чертежа с табличными формами.

Группа объектов

Группа объектов СПДС GraphiCS является мощным средством организации и структурирования графических данных в отдельном локальном файле чертежа-документа или в базе данных между разными пользователями.

Основные особенности:

·         использование объектов СПДС, примитивов и блоков AutoCAD в качестве компонентов группы;

Пример группы объектов

·         сохранение группы в базе данных СПДС GraphiCS с рисунком предварительного просмотра для последующего многократного использования;

·         передача группы в составе файла базы другим пользователям СПДС GraphiCS;

·         использование атрибутов свойств объектов, входящих в группу, или наличие собственных атрибутов;

·         задание значений атрибутов группы с помощью формы ввода данных и/или выбором таблицы значений;

·         сохранение между компонентами группы параметрических и геометрических зависимостей.

             Таблица значений для группы объектов

Мастер объектов

Мастер объектов — простой и удобный параметрический инструмент для создания типовых деталей с набором правил поведения.

Основные особенности:

·         встроенный механизм распознавания пользовательской графики с возможностью указания табличных параметров;

·         редактор скриптов, предназначенный для создания и редактирования описания поведения детали в контексте сборки;

·         импорт табличных данных из внешних файлов;

·         возможность создания «табличных» деталей;

·         Мастера создания скриптов, зависимостей, описания детали;

·         возможность создания нескольких видов и исполнений;

·         редактор форм, позволяющий создавать пользовательские диалоги для стандартных деталей;

·         автоматическое создание контура подавления для перекрытия примитивов AutoCAD и объектов СПДС;

·         автоматическое создание «gripPoint» («ручек» AutoCAD);

·         создание объектов с изменяющейся топологией.

Эти особенности делают Мастер объектов незаменимым инструментом для независимых разработчиков библиотек интеллектуальных объектов.

Универсальный маркер

Универсальный маркер разработан специально для создания связи между произвольным графическим объектом (примитивом) AutoCAD и табличной формой, под которой подразумевается любая спецификация, ведомость, экспликация, созданная инструментом таблицы СПДС GraphiCS.

Универсальный маркер является транслятором данных из объектов чертежа в таблицу посредством атрибутов маркера. Количество атрибутов не ограничено, их тип и значения задаются пользователем.

Фрагмент чертежа металлических конструкций, где позиции элементов являются универсальными маркерами

Редактор форм

Пользовательские формы — удобное и наглядное средство ввода информации. Для создания таких форм реализован редактор, позволяющий работать со следующими объектами СПДС GraphiCS: блоки AutoCAD, универсальные маркеры, группы, таблицы, библиотечные элементы.

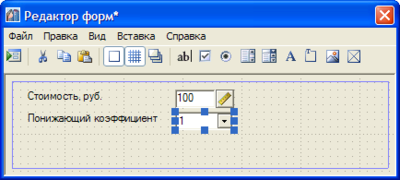

Пример диалогового окна Редактор форм

Ввод значений параметров можно осуществлять выбором из списка. Кроме того, используя режим измерений, их можно получить из чертежа (свойство объекта, указанное расстояние, угол, выбранный текст, периметр и площадь, в том числе составная), записной книжки или калькулятора.

Вставленное в форму изображение может являться эскизом вводимых параметров.

Пример пользовательской формы для маркера КМД

Связь данных чертежа с табличными формами

Таблицы СПДС GraphiCS автоматизируют часть работы по получению готовых спецификаций, если используют связь с данными чертежа.

Передача данных в таблицы возможна для следующих объектов чертежа:

·         элементы оформления СПДС (выноски, отметки уровней, штампы и т. д.);

·         универсальные маркеры;

·         группы СПДС;

·         атрибуты блоков AutoCAD;

·         параметрические элементы.

Основное преимущество транслирования данных очевидно: изменение свойств графических объектов на чертеже автоматически обновляет данные в таблице. Менеджер объектов, в свою очередь, позволяет сохранять таблицы с привязанными к чертежу данными и в дальнейшем использовать их в других чертежах.



Примеры оформленных чертежей



                Пример марки АР                                                                      Пример марки АС

Пример марки ВК                                                          Пример марки КМ

Пример марки КЖ                                                                                                Пример марки ЭМ

СПДС GraphiCS является уникальным приложением для подготовки проектной документации всех разделов проектирования и одновременно инструментом стандартизации работы проектировщиков. СПДС GraphiCS повысит производительность труда любой проектной организации.





Что нового в СПДС GraphiCS 9.0

Установка

Упрощена инсталляция в 64-битных версиях.

СПДС GraphiCS теперь использует технологию MS SQL Server local db, поэтому для работы приложения в 64-битной среде более не требуется ручной инсталляции MS SQL Server.

Быстрый выбор

Позволяет выбирать объекты на чертеже по заданным условиям.

Основные возможности:

·         Задание области выбора (весь документ, текущий лист, прямоугольная область, текущий набор объектов).

·         Фильтрация выбранных объектов по типу. Возможность выбора разнотипных объектов за один прием.

·         Фильтрация выбранных объектов по атрибутам (например: слой, цвет, атрибуты блоков, атрибуты объектов СПДС).

·         Задание параметров выбора в диалоге, либо возможность работы в интерактивной вкладке «Выбор».

·         Интерактивное исключение из выбора объектов по параметрам.

Возможность строить табличные отчеты по примитивам платформы

В качестве исходных данных для построения табличных отчетов могут использоваться примитивы платформы, например — полилинии.

Экспликация полов

Добавлена экспликация полов, добавлена вкладка «Полы» для помещений.

Помещения

Добавлена возможность одновременной вставки нескольких меток на помещения.

Реализована поддержка пользовательских меток помещений и проемов.

Лестницы

Добавлена команда нанесения лестниц на архитектурные планы.

Спецификация заполнения проемов

Добавлены атрибуты проемов, колонн, необходимые для создания спецификаций этих элементов.

Реализована автоматическая маркировка проемов, колонн.

Команда спецификация заполнения проемов.

Спецификация оборудования

Команда Спецификация оборудования формирует табличный отчет по оборудованию на основании состава чертежа.

Настройки

Формат настроек СПДС переведен на *.xml.

Реализовано централизованное задание настроек предприятия с помощью файла настроек СТП.
